模擬量設置
8路模擬量

，對應物理口1-8路

。未配置儀表時

，顯示未配置字用

。配置儀表后顯示監測因子名稱。
配置模擬量
第一

，點擊模擬量通道

，進入通道配置。
第二

，選擇協議

，選擇要接入的儀表。
第三

，設置采集參數和監測因子參數

。
設置采集參數，點儀表協議詳情按鈕

，設置采集間隔

、失敗次數、采集超時等參數

，設置完畢點保存按鈕保存設置

；
設置監測因子參數，點查看按鈕

，打開因子詳情表格

。設置量程上、下限

、單位等參數

，設置完畢點保存按鈕保存設置。
第四

，點擊保存

，完成模擬量通道配置。
第五

，返回首頁查看實時數據

，檢查顯示值是否與儀表一致。

例：PH模擬量
選擇PH監測儀協議

；
選擇PH值通用協議模擬量

；
修改采集參數，點擊儀表協議詳情

，采集間隔5

，失敗次數3，采集超時5

，保存

。
修改監測因子參數，點擊查看

，換算系數1

，取值延時0

，小數位數3，輸入最大值5000

，輸入最小值1000(表示0-5V電壓信號，如果接入電流信號

，只需撥碼

，電壓信號自動轉成4-20mA的電流信號)，保存

。
首頁顯示PH當前值

。
刪除模擬量配置
第一，返回模擬量列表

。
第二

，點關閉按鈕，完成模擬量通道刪除

。
串行口設置
串行口設置包括8路RS232口

、3路RS485口。
RS232配置儀表
添加串口儀表：
第一

，點擊232通道

，進入通道配置。
第二

，選擇協議

，選擇要接入的設備。
第三

，設置采集參數和監測因子

。
設置采集參數，點儀表協議詳情按鈕

，設置采集間隔

、失敗次數、采集超時

、波特率

、數據位等參數，設置完畢點保存按鈕保存設置

；
設置監測因子

，點查看按鈕，打開因子詳情表格

。設置單位

、換算系數、取值延時等參數

，設置完畢點保存按鈕保存設置

。
第四

，點擊保存，完成232通道配置

。

第五

，返回首頁查看實時數據，檢查顯示值是否與儀表一致

。進入儀表參數顯示值是否與儀表一致

。

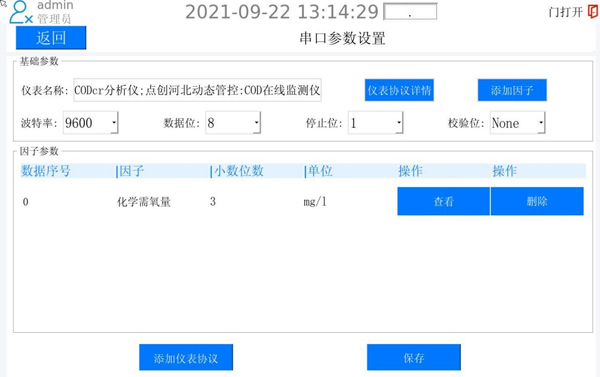

例：CODcr分析儀
1、選擇“CODcr分析儀”

；
2

、選擇“點創河北新動態管控 COD在線監測儀協議”；
3

、修改采集參數

，點擊儀表協議詳情，采集間隔5

，失敗次數3

，采集超時10，波特率9600

，數據位8

，停止位1，校驗位N

，保存

。
4、修改監測因子參數

，點擊查看

，換算系數1，取值延時0

，小數位數3

，保存。
5

、保存通道

，首頁顯示COD值，儀表參數顯示值

。
刪除串口儀表：
第一

，返回232列表。
第二

，點關閉按鈕

，完成232通道刪除。
RS485
3路485，每路可最多添加8個下端設備

。設置操作同RS232

。
網絡設備設置
網絡設備是Tcp通訊設備。如門禁

。
配置網絡設備(門禁)
第一

，點擊網絡設備通道，進入通道配置

。
第二

，選擇協議，選擇要接入的設備

。
第三，設置通訊參數

。
設置通訊參數

，點輸入框，分別設置門禁IP

，端口

，用戶名，密碼

。
第四

，點擊保存，完成通道配置

。
第五

，重新進入該通道，點測試按鈕

，語音”門已打開”表示設置成功

。
例：海康門禁
1

、選擇門禁設備

；
2、選擇?div id="jpandex" class="focus-wrap mb20 cf">？甸T禁設備協議

；
3、修改通訊參數

，IP 192.168.1.218

，端口 80，用戶名 admin

，密碼 hhtc1234

；
4、保存。
5

、點測試按鈕

，語音”門已打開”表示設置成功。（如果輸入用戶名密碼與門禁的不一致會校驗失敗

，需要30分鐘后重試

。)
上傳平臺設置
上傳通訊包括網絡上傳(tcp通訊)和串口上傳(modbus通訊)。
網絡上傳
網絡上傳支持配置8個通道

。
配置網絡上傳通道
第一

，點擊網絡上傳通道，進入通道配置

。
第二

，設置上傳參數，點擊上傳設置詳情

。
設置上傳參數

，修改平臺IP、平臺端口

、上傳協議

、MN號、平臺密碼

、上傳間隔

、心跳間隔，保存修改

。
第三

，點擊保存，完成通道配置

。

例：國標2017
1

、點擊上傳設置詳情按鈕。
2

、設置平臺IP 192.168.1.253

、平臺端口 9999 (平臺服務器用本地tcp調試工具軟件模擬)、上傳協議國標2017協議

、MN號 TestMN123

、平臺密碼 123456、上傳間隔 0

、心跳間隔 120

，保存修改。
3

、保存

，完成通道配置

。
4、修改電腦ip為192.168.1.253

，打開tcp調試工具

，啟用tcp服務端端口設置為9999，看是否能接收到數采儀上傳報文

。
刪除平臺通道
第一

，返回上傳平臺列表
第二，點關閉按鈕

，完成通道刪除

。

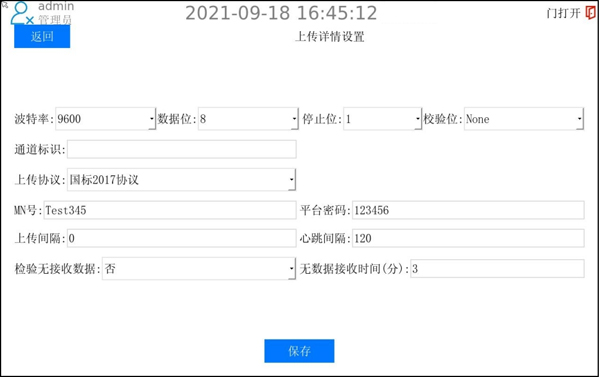

串口上傳
配置串口上傳通道(發送至平臺)
第一，點擊串口上傳通道

，進入通道配置

。
第二，點擊上傳設置詳情按鈕

，設置上傳參數

。
設置上傳參數，修改波特率

、數據位、停止位

、校驗位

、上傳協議、MN號

、平臺密碼

、上傳間隔、心跳間隔

，保存修改

。
第三，點擊保存

，完成通道配置

。

例：國標2017
1、點擊上傳設置詳情按鈕

。
2

、設置波特率9600、數據位8

、停止位1

、校驗位 N、上傳協議國標2017協議

、MN號 TestMN456

、平臺密碼 123456、上傳間隔 0、心跳間隔 120

，保存修改

。
3、保存

，完成通道配置

。
4、打開串口調試工具

，選擇串口

，設置相同的波特率、數據位

、停止位

、校驗位，看是否能接收到數采儀上傳報文

。
配置串口上傳通道(發送至設備)
第一

，點擊串口上傳通道，進入通道配置

。
第二

，協議選擇”modbus協議”。
第三

，點擊上傳設置詳情按鈕

，設置上傳參數。設置上傳參數

，點擊”一鍵添加實時因子”按鈕

，設置波特率、數據位

、停止位

、校驗位。
第四

，點擊保存

，完成通道配置。

例：modbus上傳
1

、選擇modbus協議

。
2、點擊”一鍵添加實時數據”按鈕

。
3

、這里使用tcp調試工具仿真平臺服務，設置波特率9600

、數據位8

、停止位1

、校驗位 N、上傳協議國標2017協議

、MN號 TestMN456

、平臺密碼 123456、上傳間隔 0

、心跳間隔 120

，保存修改。
4

、保存

，完成通道配置。
5

、打開ModScan調試工具

，選擇串口，設置相同的波特率

、數據位

、停止位、校驗位等參數

，看是否能接收到數采儀上傳實時數據

。
數據補傳
自動補傳：在非物理斷開(網線斷開)的網絡重連能對數據自動補傳。
手動補傳：輸入開始時間

、結束時間和數據類型

，點確認按鈕進行數據補傳。

工作參數設置
煙氣環境需要配置

，用于煙氣污染物的折算。參數根據現場環境設置

。

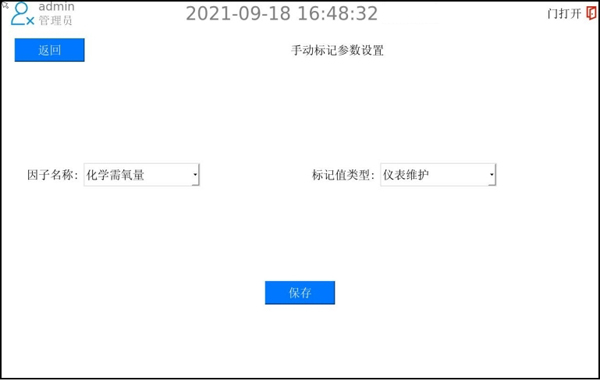

手動標記
監測設備能夠主動發送帶有狀態的報文給數采儀

，數采儀攜帶設備狀態的數據報文上傳至平臺。數采儀也可以主動修改監測設備工作狀態

。

例：COD設備停運
1

、因子名稱選擇化學需氧量。
2

、標記值類型選擇設備停運

。
3、首頁設備狀態顯示停運

。
