數據采集傳輸儀
污染源在線自動監控?cái)?shù)據采集傳輸儀是根據多年環保信息化建設工程實施經驗,為環境保護行業監測數據的遠程采集傳輸定制開發的數據采集傳輸控制設備。
本產品可應用于環境監測領域，技術指標符合《污染源自動在線監控（監測）數據采集傳輸儀技術要求HJ477-2009》，其數據傳輸標準符合《污染源在線自動監控（監測）系統數據傳輸標準HJ212-2017》
。設備具有采集各種類型監控儀器儀表數據、完成數據存儲及與上位軟件數據通訊傳輸?shù)裙δ?div id="d48novz" class="flower left">
。本產品通過國家環保產品認證
。
該款數據采集傳輸儀具有資源豐富、接口齊全
、可靠性高等優點
。可以通過無線/有線方式與任何一個符合行業標準通訊協議的環保中心平臺對接
，滿足各種數據采集傳輸需求
，給用戶帶來良好的使用體驗。

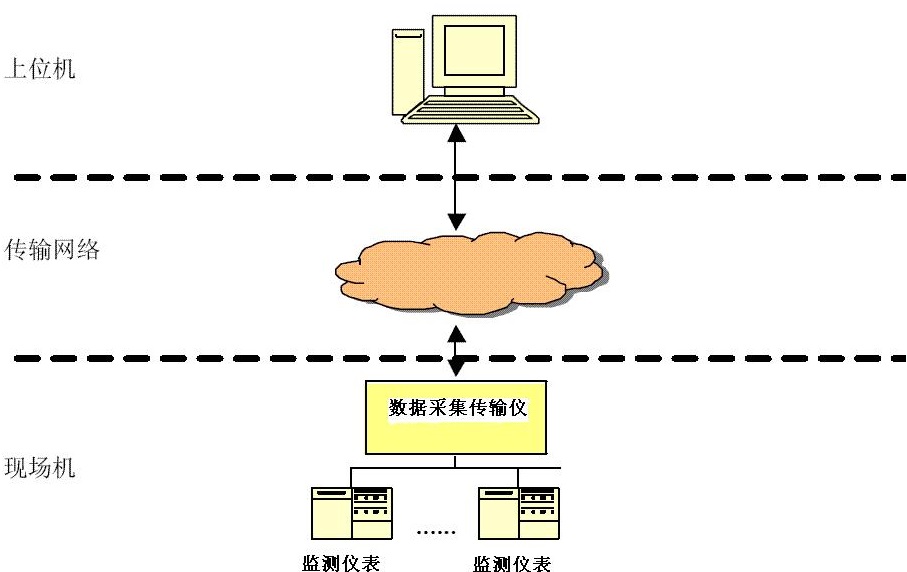

工作原理：
數據采集傳輸儀通過數字通道
、模擬通道
、開關量通道采集監測儀表的監測數據、狀態等信息
，然后通過傳輸網絡將數據
、狀態傳輸至上位機；上位機通過傳輸網絡發送控制命令
，數據采集傳輸儀根據命令控制監測儀表工作
。
連接示意圖

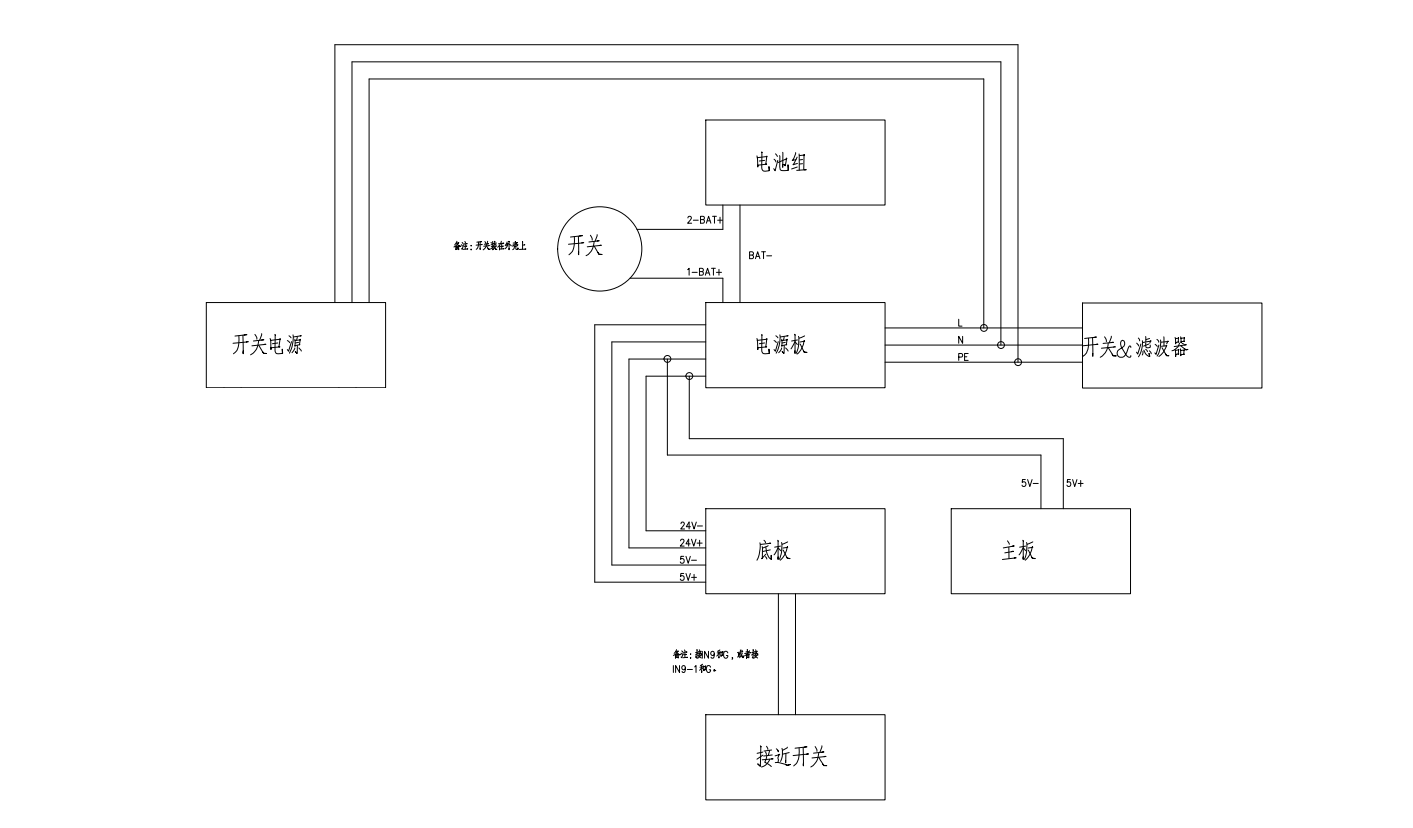

數據采集傳輸儀由電源模塊、數據采集存儲單元
、DTU通訊傳輸模塊
、高清晰真彩數字屏等組成。主機機箱采用冷板噴漆處理
，外觀精致
，不僅安裝方便、操作簡單
，而且電磁兼容性能優異，適用于多種工控場合
。
連接示意圖
技術指標：
類型 | 參數 |
CPU | ARM?CotexA53 |
內存 | 2GB |
操作系統 | Linux |
存儲空間 | 8GB+32GB |
電源 | (85～264)VAC，(47～63)Hz |
內置鋰電池 | 12V 20AH |
通訊接口 | 數字量 | 8路RS232 、3路RS485 |
模擬量 | 模擬量8路；標準(4～20)mA或者標準（0～5）V |
開關量輸入 | 8路，帶光電隔離 |
開關量輸出 | 8路，繼電器無源節點: DC30V/10A,AC250V/10A |
USB接口 | 2個 |
人機交互 | 顯示 | 10寸TFT高清液晶屏，分辨率高達1024*600 |
顯示屏 | 點容觸摸屏 |
通訊方式 | 以太網 | 2路以太網接口,10/100M |
無線通訊模塊 | GPRS-DTU/4G-DTU/4G路由器 |
設備參數 | 外形尺寸 | 長456mm*寬329mm*厚121mm |
防護等級 | IP65 |
安裝方式 | 掛壁 |
環境參數 | 工作溫度：+5℃~+40℃ |
工作濕度：5~90%（不凝結） |
特點及優勢：
高性能ARM Cortex53處理器
，工作頻率1GHz
； 支持動態調頻和電源管理，能有效降低運行功耗
；
高達8GB大容量存儲空間
，同時可外擴SD卡/USB存儲器；
720P高清電容式多點觸摸顯示屏
，數據實時顯示
，界面簡潔美觀，操作簡單
；
豐富的聯網接口
，支持LTE 4G和Ethernet網絡傳輸，可擴展無線模塊的接入
；
IP65三防設計
，外觀美觀大方，安裝簡便
；
兼容各種設備通訊協議
，支持非標協議的擴展，按照要求定制地方標準
，實現設備遠程升級維護
；
自帶手機APP功能，可以遠程查看數采儀數據報表
、智能邏輯分析
，可設定超標趨勢預報警，同時向各層管理人員發送報警短信
、微信
、APP通知等；
支持設備本地
、遠程配置和遠程升級管理
；
上報數據支持跨網絡一點多發，可同時連接多種網絡混用多級權限管理完備的分鐘
、小時
、日、月
、季
、年報表直觀的排放總量核算、超標報表設置各項報警上下限
，超標警報
；
可支持HJ/T212-2017（2005），完全兼容新舊數據平臺;
數采儀內置了多個在線設備廠家協議，使數采儀與在線設備的配對格外簡單;
數采儀支持遠程升級服務
，只要能夠連上公網
，軟件升級非常簡單，省去大量的人工運維服務
