，而且大大的縮小了體積
，減輕了重量
，使流量計具備小型輕量化的特點。
工作原理：
電磁流量計測量原理是基于法拉第電磁感應定律 。流量計的測量管是一種內襯絕緣材料的非導磁合金短管
。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平
。勵磁線圈為雙向方波脈沖勵磁時，將與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積。電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
應用領域：
該產品被廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利工程、鋼鐵、石油、制藥等工業領域中，用來測量各種酸堿、鹽溶液、泥漿、礦漿、紙漿、水煤漿、玉米漿、纖維漿、糧漿、石灰漿、污水、冷卻原水
、給排水
、鹽水、雙氧水
、啤酒
、麥汁、各種飲料
、黑液
、綠液等導電液體介質的體積流量。
▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝(SMT電路可靠性高)。
▲采用32位高性能微處理器運算速度快，精度高，可編程頻率低頻矩形方波勵磁，提高了流量測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強
產品特點：
▲管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。▲測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲在現場可根據用戶實際需要在線修改量程。
▲高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲采用SMD器件和表面貼裝(SMT電路可靠性高)。
▲采用32位高性能微處理器運算速度快，精度高，可編程頻率低頻矩形方波勵磁，提高了流量測量的穩定性，功耗低。
▲全數字量的處理，抗干擾能力強
，測量可靠
，精度高，流量測量范圍可達150:1
。
▲超低EMI開關電源，適用電源電壓變化范圍大
▲超低EMI開關電源，適用電源電壓變化范圍大
，EMC性能好
。
▲內部具有三個積算器可分別顯示正向總量，反向總量和差值總量
▲內部具有三個積算器可分別顯示正向總量，反向總量和差值總量
。
▲具有RS485
▲具有RS485
、RS232、Hart和Modbus等數字通訊信號輸出選配
。
▲具有自檢與自診斷功能
▲具有自檢與自診斷功能
。

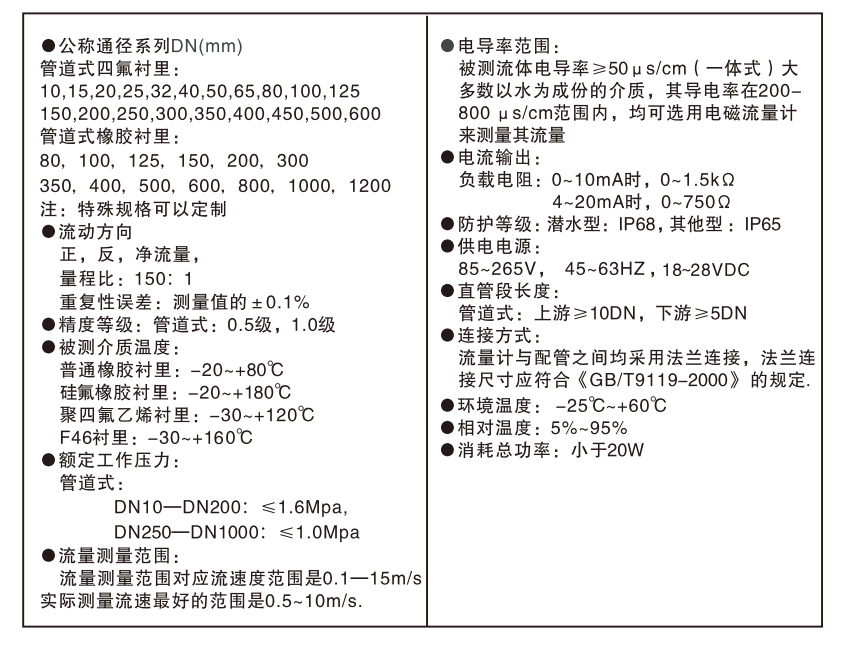

主要技術參數：
電磁流量計選型:
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么配置的電磁流量計應被測流體介質的物理性質和化學性質來決定
，使電磁流量計的通徑，流量范圍
，襯里材料
，電料和輸出電流等，都能適應被測流體的性質和流量的要求
。
可測量的流體
由電磁流量計的工作原理可知
可測量的流體
由電磁流量計的工作原理可知
，能選用電磁流量計測量流量的流體必須是導電的
，嚴格的除了高溫流體之外只要電導率大于50μs/cm的任何流體都選用相應的電磁流量計來測量流量
，因?qū)щ姷臍怏w，蒸汽
，油類
，丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速最好在0.5-10m/s范圍內
傳感器口徑的確定
流量計使用流速最好在0.5-10m/s范圍內
，此時流量計口徑可選擇與用戶管道口徑一致
。
流速低于0.5m/s時最好在儀表部位局部提高流速，采用縮管方式。
一體型或分體型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體
流速低于0.5m/s時最好在儀表部位局部提高流速，采用縮管方式。
一體型或分體型的選擇
一體型：現場環境較好的情況下，一般都選用一體型，即傳感器和轉換器組裝成一體
。分體型：即傳感器和轉換器分開裝于不同的地點
，一般出現以下情況時選用分體型。
(1)環境溫度或流量計轉換器表面受輻射溫度超過60℃.
(2)管道震動較大的場合
(1)環境溫度或流量計轉換器表面受輻射溫度超過60℃.
(2)管道震動較大的場合
。
(3)會對轉換器的鋁殼嚴重腐蝕的場合。
(4)現場濕度較大或有腐蝕性氣體的場合
(3)會對轉換器的鋁殼嚴重腐蝕的場合。
(4)現場濕度較大或有腐蝕性氣體的場合
。
(5)流量計裝在高空或井下調試不方便的場合
(5)流量計裝在高空或井下調試不方便的場合
。

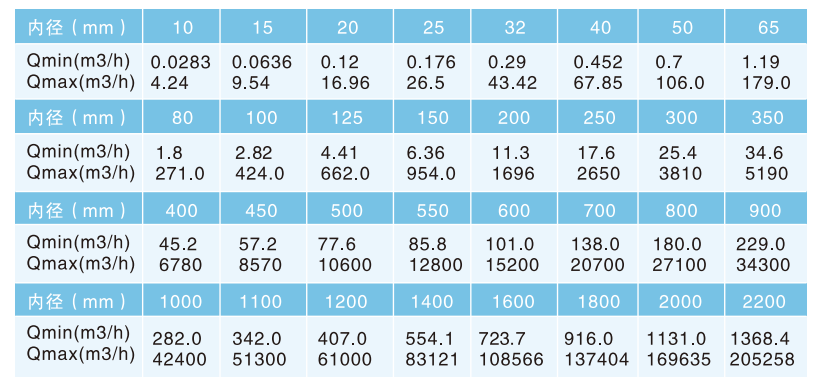

流量范圍的選擇：

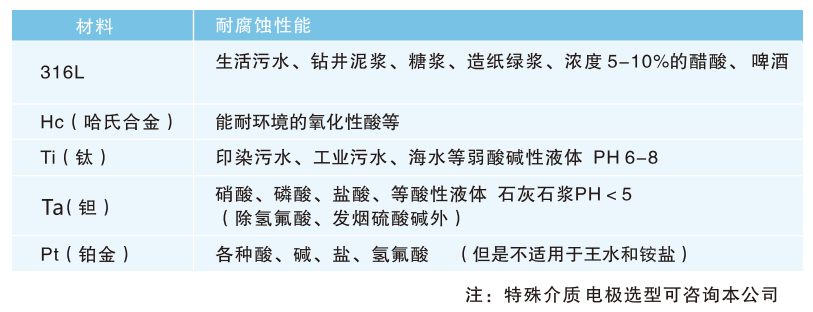

最大流量與最小流量須符合下表要求:電極材質的選擇：

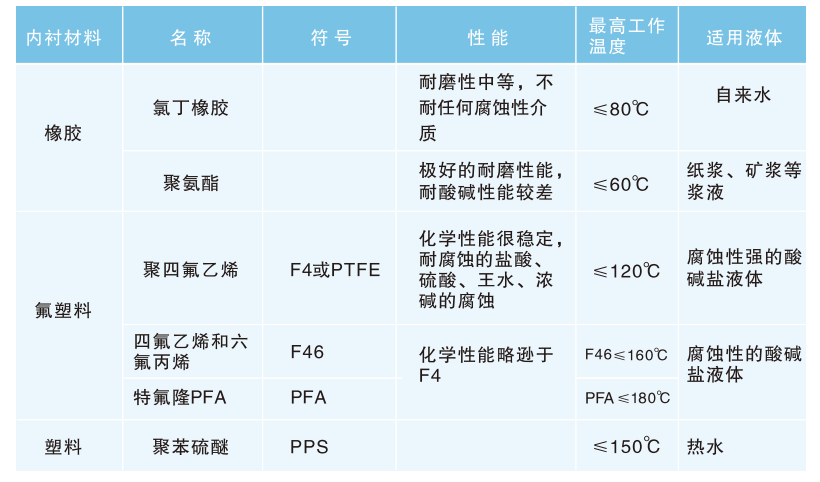

應根據被測流體的腐蝕性來選擇電極材質.襯里材質選擇：
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
安裝要求：
為了正確的測量，在選擇管道上位置時應注意以下幾點要求：
(1)傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝
(1)傳感器既可在垂直管道上安裝，也可以在水平或傾斜管道上安裝
，但要求二電極的中心連線處于水平狀態。
(2)介質在安裝位置應該滿管流動
(2)介質在安裝位置應該滿管流動
，避免不滿管及氣體附著在電極上
。
(3)對于液固兩相流體，最好采用垂直安裝
(3)對于液固兩相流體，最好采用垂直安裝
，使傳感器襯里磨損均勻
，延長使用壽命。
(4)流量計安裝位置介質不滿管時
(4)流量計安裝位置介質不滿管時
，可采取抬高流量管后端管路的方法
，使其滿管，嚴禁在管道最高點和出水口安裝流量計
又爽又黄又无遮掩的免费视频
。(見圖)
(5)修改管道的安裝方法：
當介質流速達不到要求時，應當選用較小口徑的流量計
當介質流速達不到要求時，應當選用較小口徑的流量計
，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑
產品展示
